Greiferbagger 750



4-achsiger Uhrwerk-Bagger. Fahrgestell rot, Kabine und Dach grün bzw. graugrün, Ausleger und Greifer rot. In diesem Bagger ist das bekannte lang laufende Uhrwerk aus den Lokomotiven eingebaut. Uhrwerkschlüssel auf der rechten Seite - klappbar wie beim Lokschuppen - nicht abnehmbar. Die Funktionen Auf und Ab werden mit dem Schaltknopf auf dem Dach gesteuert - ebenso der Schnellablass (Position 0). Hinten an der Kabine ist noch ein Schieber, mit dem man den Greifer öffnen und schließen kann. Der Ausleger ist 2-geteilt - und damit auch größer als bei den anderen Baggern - klappbar und ansonsten durch die Ketten starr gehalten. Für mich das schönste Biller-Spielzeug - weshalb ich auch mehrere davon habe :-) Neuheit 1954 - im Programm bis mindestens 1962.



in der Totalen von rechts

und in der Totalen von links

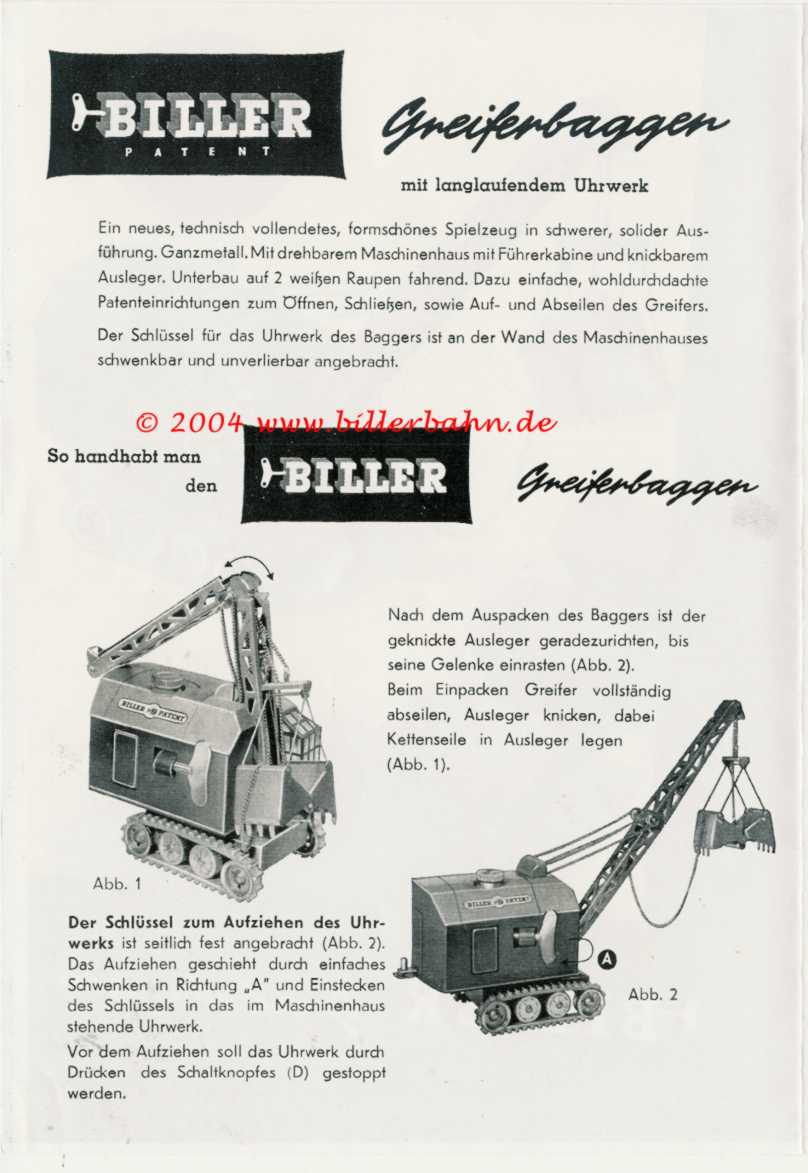

Die DIN A5-Anleitung Die DIN A5-Anleitung - in Schwedisch

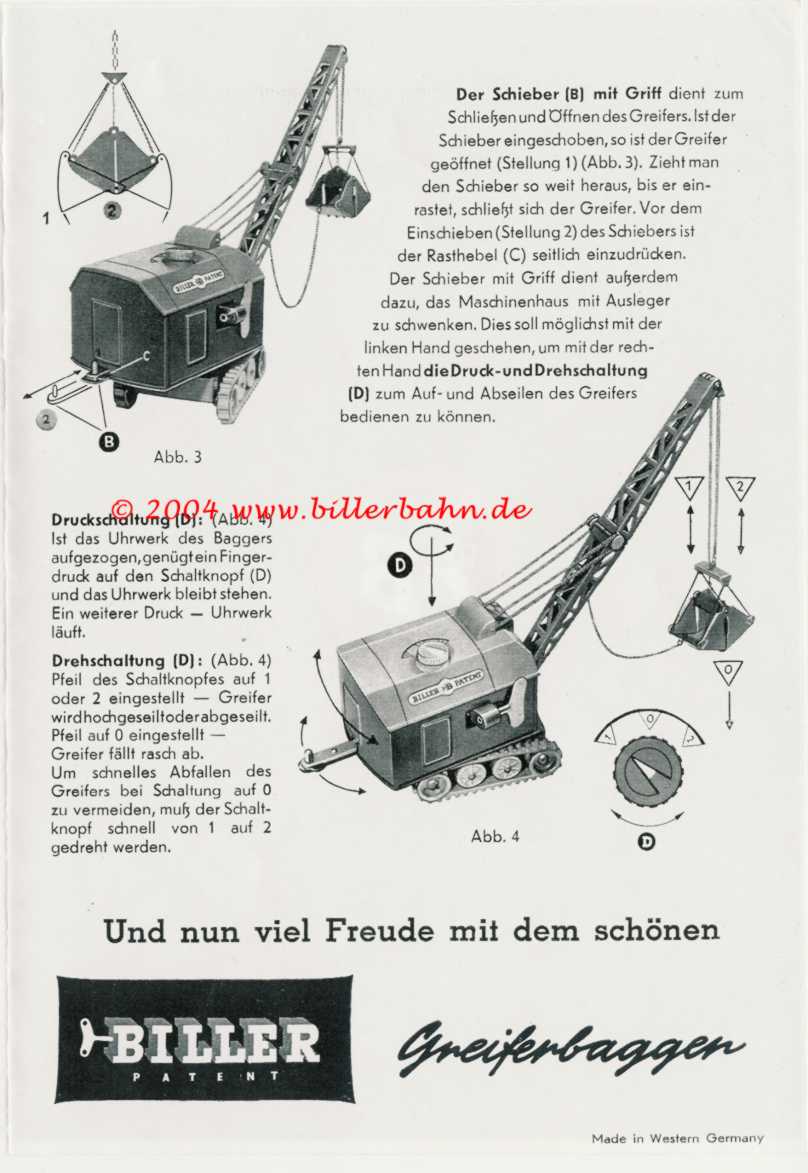

Coverbild der Anleitung Seite 1 der Anleitung Seite 2 der Anleitung

Coverbild der Anleitung



Die DIN A5-Anleitung - in Englisch "Das Spielzeug" vom April 1954
Coverbild der Anleitung



hier die erste Version mit glattem Uhrwerkschlüssel - sehr schön ist auch der Schaltknopf zu sehen - wie bei den Lokomotiven bekannt - gelbe Zierlinien

und die letzte Version mit dem Schriftzug auf dem Schlüssel - weiße Zierlinien. Gibt es aber auch mit gelber Linierung.





Das Uhrwerk mit kleinen 32 mm Kettentrommeln bei der 1. Version. Die Kettentrommeln sind mit einer Hartgummischeibe auf der Achse gesichert.

Das Uhrwerk mit großen 40 mm Kettentrommeln bei der 2. Version. Die Kettentrommeln sind mit "Quetschnasen" auf der Achse gesichert.

1. Uhrwerk mit kleinen Kettenrollen

mit Quetschnasen gesichert



hier jetzt mit eingeklapptem Ausleger

ungestanztes Blech für 10 Bagger







2 Bilder vom Karton: schönes buntes Deckelbild, die Unterseite mit der "Bestellnummer" und Preis - hier 18,50 DEM. Maße: 22 x 23,3 cm





Kartonunterseite mit Nummer und Preis und noch ne Nummer an der Seite

Und der Preis von 18,50 DEM auch noch mal unter der Kabine des Baggers.



Der Hebel zum Öffnen und Schließen der Schaufel

Wenn es so aussieht hilft eigentlich eine Totaldemontage. Aber dieser Bagger funktioniert wieder einwandfrei.



3-er Formation

Und noch ein paar mehr

erstellt am: 22.09.2002 last update: Frühjahr 2014
